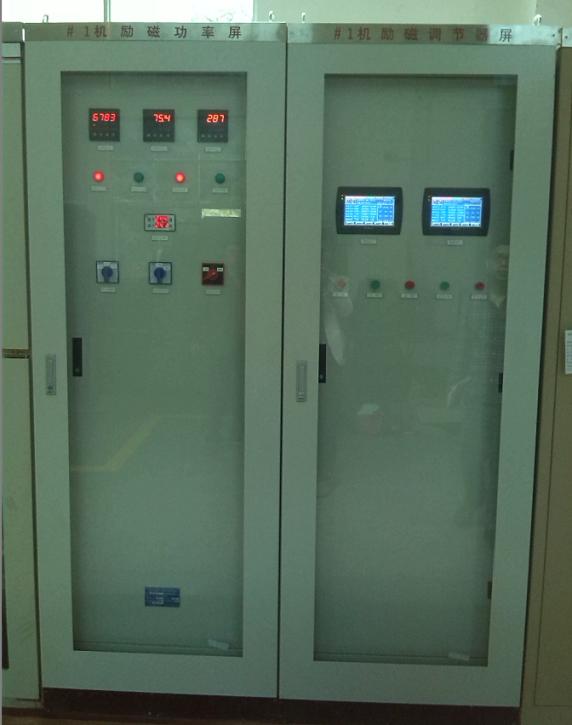

高压发电机组双微机励磁控制柜案例图片：

我公司生产的高压发电机组双微机励磁控制柜型号为WFLX-S,有如下特点：

  • WFLX-S双微机励磁装置可由微机励磁控制柜及可控柜功率柜（包含灭磁开关，灭磁电阻）组成,含DMER-A双微机励磁调节器、三相全桥功率单元、功率单元温度监测、灭磁开关、刀开关、灭磁电阻、起励回路装置、晶闸管保护器，阻容吸收电路，风机，及继电保护控制回路等。励磁系统控制、整流、起励、灭磁、过压保护、直流电压、电流变送器等装置分置其中；
  • 屏柜采用豪华玻璃门标准机柜，其柜尺寸标准为2260（高）×800 (宽) ×800 (深) mm，颜色为驼灰色，可根据客户需求订制。柜由钢架和光滑钢板构成，钢板厚度2mm。结构牢固，有足够的刚度、自支持，且易于维修和更换内部元器件。柜设前后门，其中前门为钢化玻璃门，可观察内部设备的运行状况，后门为钢板制成的双开门。
  • 励磁装置核心控制部件选用本公司自行研制开发生产的国家专利产品DMER-A02双微机励磁调节器，其采用高性能、高速度的数字微处理器PIC-DSP。该芯片集成了较多的外围接口，减少了电路板上的外围芯片，使调节器的故障率大大降低。其结构采用主机+显示操作终端（触摸屏）的分体结构，便于安装维护。
  • 本励磁装置的工作电源分为AC220V及DC220V. 在下述厂用电电源电压及频率偏差范围内，本励磁装置能长期连续正常工作：交流380/220V系统，电压偏差范围为额定值的15%，频率偏差范围为±3HZ，直流220V系统，电压偏差范围为额定值的-20%～+10%。
  • 测量仪表主要布置在整流柜上，有励磁电流表、励磁电压表、发电机电压表及可控硅温度测量表计。其中励磁电流表、励磁电压表带保护输出功能及带4-20mA变送输出供上位机系统采集。
  • 灭磁开关选用江苏国星电器有限公司生产的GWX1M-630A灭磁断路器（与DW16M-630外观规格相同），其操作电压是直流220V,操作方式为电磁铁合闸，分励脱扣器分闸。正常停机时利用微机励磁调节器自带的“逆变灭磁”功能灭磁后再跳灭磁开关，避免长期带电跳灭磁开关，从而延长灭磁开关的使用寿命。事故停机采用灭磁开关及电阻灭磁。灭磁时，励磁绕组两端的电压瞬时值不超过该绕组对地交接验收试验电压幅值的50%。
  • 可控硅整流装置采用三相全控桥式整流回路，在发电机额定容量运行下, 可控硅元件能承受的反向峰值电压不小于2.75倍励磁变压器二次侧的最大峰值电压。可控硅整流桥每一个支臂上配置一个限流熔断器,并设置熔断器熔断信号，熔断器熔断信号引至端子排。安装有晶闸管保护器，有效保护可控硅装置正常运行。每个可控硅元件均并联RC回路以抑制晶闸管换相过电压。可控硅散热采用强迫风冷冷却方式。冷却风机采用低噪声风机。冷却风机停运后, 可控硅整流器在额定工况下应能运行15min。并设置相应的风机工况信号及风机电源消失保护.可控硅装置安装有温度检测就地显示装置，还可以设置温度上限报警值，报警时输出节点信号告知中控室。

    • 两台DMER-A02型励磁调节器通过双机通讯线便可以组成双微机励磁调节器，当一台发生故障时，能自动切换，且切换无波动，实现一台主控，一台热备用，也可通过触摸屏手动切换。DMER-A概述及主要技术特点:

  • DMER系列微机励磁调节器适用于100MW及以下，频率为50HZ的高压有刷发电机励磁系统。
  • 采用强大的PIC-DSP 32位机处理器为核心，运算速度超快且稳定
  • 全智能化、数字化设计。所有功能均由软件实现，调试时只需在触摸屏上操作即可。
  • 调节器主机采用PLC结构，操作终端采用液晶中文显示触摸屏，其结构紧凑，可靠实用，响应速度快，动静态性能优越，人机对话功能完善。
  • 由于采用变结构与变参数的自适应控制及改进型PID控制算法，可使得在起励时加快起励过程，减少超调，并加快并网过程。
  • 在正常运行时与小挠动时提高电压与无功调节精度及提高静稳定极限，提高有功、无功输送能力。
  • 在大挠动时可使微分量作用在各采样周期能按偏差量均匀起作用，并减少积分作用，这在加快调节速度、提高调节品质的同时、提高控制系统稳定性、提高电力系统暂态稳定性及防止电力系统低频振荡。
  • 双重供电电源。可采用AC及DC 两路电源并联供电，无切换电路，提高了供电的可靠性。电源输入范围在100-250VAC、100-250VDC，适应各种电站的特殊电源要求。
  • 上位机通讯接口。可通过RS485接口或CAN总线接口与上位机或监控系统连接，使其在中控室便能监控励磁系统的运行。
  • 远方控制接口。通过调节器自带的继电器信号输入接口，在中控室内接按钮实现起励、灭磁、增励、减励、系统电压跟踪等常规操作。
  • 实时趋势图。可用实时曲线图来表示实时采样到的“电压”、“电流”、“励磁电流”、“机组频率”、“有功功率”、“无功功率”等数据。
  • 事件记录功能。调节器内部可存储96条最新事件记录，包括分/合出口断路器及各种故障出现时的时间及瞬间测量数据。
  • 远方控制接口。通过调节器自带的继电器信号输入接口，在中控室内接按钮实现起励、灭磁、增励、减励、系统电压跟踪等常规操作。
  • 独特的双微机配置。采用两台DMER-A02微机励磁调节器，通过简单的串口线连接便能方便的组成双微机，其调试只需经过几个简单的步骤便能自动完成。当一台发生故障时，能自动切换，且切换无波动。

    • DMER-A02型励磁调节器主要有以下几个功能：

  • 恒电压、恒励流、恒无功功率、恒功率因数调节及恒控制角调节方式。
  • 一键开机。通过简单配置外围继电器回路，选择起励命令，便能自动实现合灭磁开关、起励、网电跟踪等开机操作，减少了开机时间，加快并网过程，为实现电站自动化提供了保障。
  • 过励反时限限制及保护。
  • 强励反时限限制及保护。
  • 欠励反时限限制及保护。
  • V/HZ限制及保护。
  • 过压/过流保护输出，过压及过流值可设置
  • 过速保护输出，过速值可设置。
  • 报警信号输出及触摸屏报警窗口的自动弹出。
  • PT熔丝断保护。
  • 脉冲回读及检测。
  • 开机可设定自动跟踪系统电压。
  • 并网后可设定自动转恒功率因数或其他运行方式，且给定值可设定。

    •
