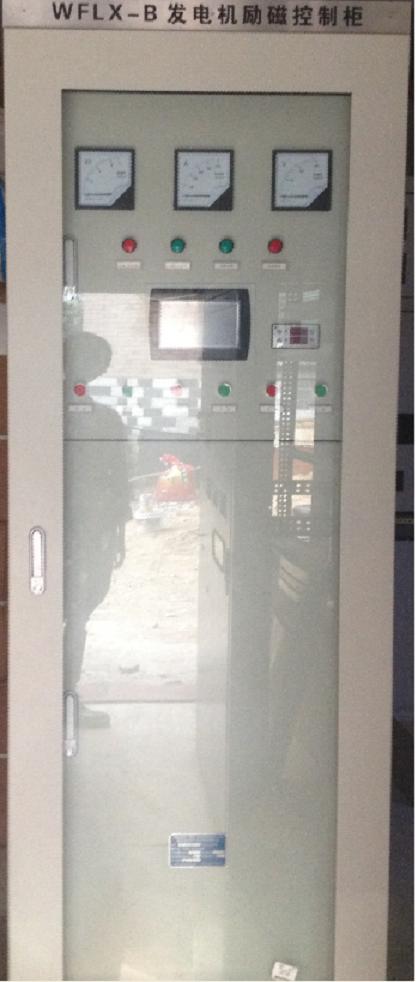

WFLX-B实物图：

高压励磁控制柜简介：

  • 我公司生产的高压励磁控制柜型号为WFLX-B。WFLX-B采用做工精细，外观精美带玻璃门豪华控制柜；

  • 柜体基本尺寸：2200（高）×800 (宽) ×600 (深)mm，也可根据客户的需求修改尺寸；颜色统一为驼灰色。
  • 励磁控制柜采用单柜结构，如果客户要求双功率单元通道则要增加一个柜体。
  • 控制柜包含了：微机励磁调节器、三相可控硅全桥功率单元、灭磁开关、刀开关、灭磁电阻、起励回路装置、晶闸管保护器，阻容吸收电路，风机，及继电保护控制回路等。

    • 产品标准：

  • GB7409-97： 《大中型同步发电机励磁系统技术要求》。
  • GB10585-89： 《中、小型同步发电机励磁系统技术要求》。
  • GB50171-92：《电气装置安装工程盘、柜及二次回路结线施工及验收规范》。
  • DL 490-92 大中型水轮发电机静止整流励磁系统及装置安装、验收规程。
  • GB/T 14598 量度继电器和保护装置的电气干扰试验。
  • GB/T 17626 电磁兼容试验和测量技术。
  • GB 4208-1993 外壳防护等级(IP代码)。
  • GB 3453 数据通信基本型控制规程。
  • DL/T 1013-2006 大中型水轮发电机微机励磁调节器试验与调整导则。
  • DL/T 5137-2001 电测量及电能计量装置设计技术规程。

    • 安装环境条件：

  • 环境温度：-45℃～+45℃；贮存温度：-50℃～＋50℃；海拔高度：≤3000米；安装倾斜角度：≤50。
  • 安装倾斜角度：≤50。
  • 地震设防烈度：≤Ⅷ级；地面水平加速度0.2g；地面垂直加速度0.1g。
  • 使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
  • 无线电干扰：电磁干扰（EMI）≤1V/m ；电磁兼容性（EMC）≥10V/m。

    • 励磁调节器：


    励磁调节器采用我公司生产的DMER-A微机励磁调节器，该调节器采用高性能、高速度的数字微处理器PIC-DSP。该芯片集成了较多的外围接口，减少了电路板上的外围芯片，使调节器的故障率大大降低。其结构采用主机+显示操作终端（触摸屏）的分体结构，便于安装维护.有如下技术和功能特点：
  • 采用强大的PIC-DSP 32位机处理器为核心，运算速度超快且稳定。
  • 全智能化、数字化设计。所有功能均由软件实现，调试时只需在触摸屏上操作即可。
  • 调节器主机采用PLC结构，操作终端采用液晶中文显示触摸屏，其结构紧凑，可靠实用，响应速度快，动静态性能优越，人机对话功能完善。
  • 由于采用变结构与变参数的自适应控制及改进型PID控制算法，可使得在起励时加快起励过程，减少超调，并加快并网过程。
  • 在正常运行时与小挠动时提高电压与无功调节精度及提高静稳定极限，提高有功、无功输送能力。
  • 在大挠动时可使微分量作用在各采样周期能按偏差量均匀起作用，并减少积分作用，这在加快调节速度、提高调节品质的同时、提高控制系统稳定性、提高电力系统暂态稳定性及防止电力系统低频振荡。
  • 双重供电电源。可采用AC及DC 两路电源并联供电，无切换电路，提高了供电的可靠性。电源输入范围在100-250VAC、100-250VDC，适应各种电站的特殊电源要求。
  • 上位机通讯接口。可通过RS485接口或CAN总线接口与上位机或监控系统连接，使其在中控室便能监控励磁系统的运行。
  • 远方控制接口。通过调节器自带的继电器信号输入接口，在中控室内接按钮实现起励、灭磁、增励、减励、系统电压跟踪等常规操作。
  • 实时趋势图。可用实时曲线图来表示实时采样到的“电压”、“电流”、“励磁电流”、“机组频率”、“有功功率”、“无功功率”等数据。
  • 事件记录功能。调节器内部可存储96条最新事件记录，包括分/合出口断路器及各种故障出现时的时间及瞬间测量数据。
  • 远方控制接口。通过调节器自带的继电器信号输入接口，在中控室内接按钮实现起励、灭磁、增励、减励、系统电压跟踪等常规操作。
  • 恒电压、恒励流、恒无功功率、恒功率因数调节及恒控制角调节方式。
  • 一键开机。通过简单配置外围继电器回路，选择起励命令，便能自动实现合灭磁开关、起励、网电跟踪等开机操作，减少了开机时间，加快并网过程，为实现电站自动化提供了保障。
  • 过励反时限限制及保护。
  • 强励反时限限制及保护。
  • 欠励反时限限制及保护。
  • V/HZ限制及保护。
  • 过压/过流保护输出，过压及过流值可设置
  • 过速保护输出，过速值可设置。
  • 报警信号输出及触摸屏报警窗口的自动弹出。
  • PT熔丝断保护。
  • 脉冲回读及检测。
  • 开机可设定自动跟踪系统电压。
  • 并网后可设定自动转恒功率因数或其他运行方式，且给定值可设定。

    • 可控硅整流装置：

  • 可控硅整流装置采用三相全控桥式整流回路，可控硅可承受正向压降1600V。
  • 可控硅整流桥每一个支臂上配置一个限流熔断器,并设置熔断器熔断信号，熔断器熔断信号引至端子排。安装有晶闸管保护器，有效保护可控硅装置正常运行。
  • 每个可控硅元件均并联RC回路以抑制晶闸管换相过电压。
  • 可控硅整流装置采用强迫风冷冷却方式。冷却风机采用低噪声风机。
  • 冷却风机停运后, 可控硅整流器在额定工况下应能运行15min。并设置相应的风机工况信号及风机电源消失保护。
  • 可控硅装置安装有温度检测就地显示装置，还可以设置温度上限报警值，报警时输出节点信号告知中控室。

    • 起励单元：

  • 采用直流起励方式，起励电流按发电机额定励磁电流的10%考虑。

    • 灭磁开关及灭磁电阻：

  • 灭磁开关选用国产名牌江苏国星电器有限公司的GWX1M系列灭磁断路器，灭磁电阻采用铁铬铝合金线性电阻。。

    •
