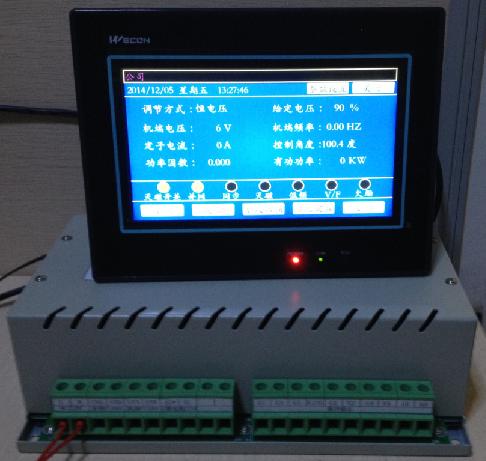

调节器实物图：
DAER-08C概述:
本励磁调节器采用主机+显示操作终端（7英寸彩色触摸屏）的分体结构，主要用于频率为50HZ的高低压有刷发电机励磁系统。
高端单片机为核心，运算速度快且稳定。全数字、智能化设计，主要功能均用软件实现，用数字设定运行值。
采用在线变增益PID自适应控制。
触摸屏显示。主画面显示：当前时间，调节方式，机端电压，调差电压，定子电流，给定电压，机端频率，控制角度，功率因数即状态指示。
状态指示：“灭磁开关”，“并网”，“同步”，“低频”，“V/F"，“灭磁”，“欠励”等状态
可在主界面上进行“增励”，“减励”，“灭磁”，“方式切换”操作，以及通过功能键盘键弹出窗口进行“灭磁开关分闸”，“灭励开关合闸”，“起励建压”，“网电跟踪”等操作。
参数设置：可方便的进行各种运行参数设置。
性能价格比高，接线简单，运行可靠，操作简单，维护方便。
主要有以下几个功能：
起励电压可设定，默认为机端额定电压的90%；
可选配系统电压跟踪，接入系统电压信号后，起励后会自动跟踪系统电压；
并网后有恒压，恒功率因数运行方式，且可设定并网后自动转为恒COS运行，可设定给定的功率因数的值；也可设置为手动切换，默认为手动切换
上位机RS485通信端口；
可实现一键开机。通过开机起励后系统电压跟踪及并网后自动转恒功率因数运行，可实现一键开机及励磁系统免操控；
V/F限制功能，开机时电压自动给定，停机时按频率减压。低频时，“低频”灯亮；频率低于35HZ时，自动灭磁，“灭磁”灯亮，防止低频过流。
甩负荷过电压保护：断路器跳闸时，电压自动给定为90%额定电压，防止过压，同时保证在断路器跳闸后，继电保护动作及进行关闭水门，防止飞车。
过电压无法控制时自动跳灭磁开关，防止发电机过压损坏。
当调节器识别到开机令时（点动信号），若发电机未起励建压，且频率满足要求，则自动合闸灭磁开关，并自动起励（输出起励接点接通起励回路）且自动跟踪电网电压。若输出未接起励回路，则自动起励功能无效。
配有远程开机/增励/减励/灭磁(无源）远方控制节点
配有合灭磁开关（合闸），分灭磁开关（分闸）及起励输出节点

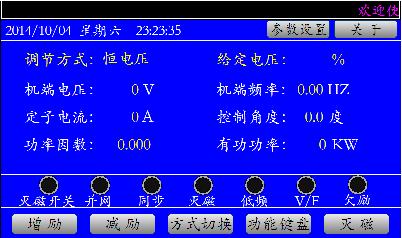

触摸屏主画面图片：
DAER-08S外形尺寸，开孔尺寸及接线图:（用于低压发电机组时，接线与以下略有不同，详见跟箱说明书）
主机外形尺寸为：260×180×80（长×宽×高） 单位：mm。
触摸屏外形尺寸：212×146×36（开孔尺寸：192×138）单位：mm。
触摸屏供电由开关电源提供，外形尺寸：99×97×36.单位：mm。

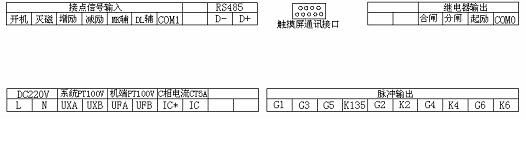

调节器端子接线图：
注：L,N是接直流220V，作为调节器电源，可工作在直流85-240V范围内。当励磁变压器接法为Y/△-11时，UFA，UFB接的是发电机机端A相，B相，不能接其他的电压信号组合，且不能接反；IC*和IC出指的是发电机C相定子电流互感器的进和出，不能接反，也不能接其他相电流互感器信号；当励磁变压器接法不为Y/△-11时，接线要根据实际情况来接，详见装箱说明书或致电我公司技术人员。当功率单元为三相半控桥时，接脉冲输出信号G1，G3，G5，K135；当为三相全控桥时则G2，K2，G4，K4，G6，K6也要接。如有选配系统电压跟踪，UXA,UXB接电网A相和B相电压。D+,D-作为上位机485通讯接口。触摸屏通讯接口通过通讯线接到触摸屏。COM1和DL辅接的是发电机机端断路器的独立的常闭辅助节点，COM1和MK辅接的是灭磁开关的独立的常闭辅助触点，这两个节点都为无源节点，不能和其他回路合用。COM1是公共端，与开机/增励/减励/灭磁分别接开机/增励/减励/灭磁按钮实现远程控制。继电器输出：合闸，分闸，起励，公共端为COM0。 合闸：灭磁开关合闸输出；分闸：灭磁开关分闸输出；起励：起励回路控制输出，用来接通及切断起励回路。
