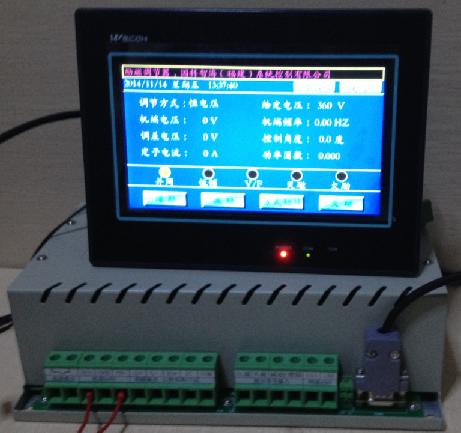

调节器实物图：
DNER-07C概述:
本励磁调节器采用主机+显示操作终端（7英寸彩色触摸屏）的分体结构，主要用于频率为50HZ的高低压无刷发电机励磁系统。
励磁调节器输出电压有0~90V或0~180V，客户需指定；
残压起励，无需外加起励电源，升压快，稳定性好。
高端单片机为核心，运算速度快且稳定。全数字、智能化设计，主要功能均用软件实现，用数字设定运行值。
采用在线变增益PID自适应控制。
触摸屏显示。主画面显示：当前时间，调节方式，机端电压，调差电压，定子电流，给定电压，机端频率，控制角度，功率因数即状态指示。
状态指示：“并网”，“低频”，“V/F"，“灭磁”，“欠励”等状态
可在主界面上进行“增励”，“减励”，“灭磁”，“方式切换”操作。
参数设置：可方便的进行各种运行参数设置。
性能价格比高，接线简单，运行可靠，操作简单，维护方便。
主要有以下几个功能：
起励电压可设定，默认为机端额定电压的90%；
如果选配系统电压跟踪，接入系统电压信号后，起励后会自动跟踪系统电压；
并网后有恒压，恒功率因数运行方式，且可设定并网后自动转为恒COS运行，可设定给定的功率因数的值；也可设置为手动切换。默认为手动切换
上位机RS485通信端口；
可实现一键开机。通过开机起励后系统电压跟踪及并网后自动转恒功率因数运行，可实现一键开机及励磁系统免操控；
V/F限制功能，开机时电压自动给定，停机时按频率减压。低频时，“低频”灯亮；频率低于35HZ时，自动灭磁，“灭磁”灯亮，防止低频过流。
甩负荷过电压保护：断路器跳闸时，电压自动给定为90%额定电压，防止过压，同时保证在断路器跳闸后，继电保护动作及进行关闭水门，防止飞车。
配有远程增励/减励/灭磁(无源）远方控制节点，起励（有源）节点

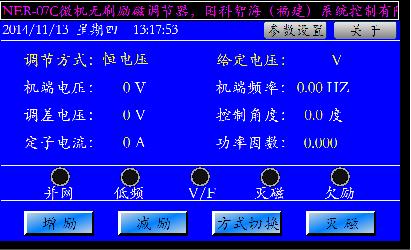

主画面图片：
DNER-07A外形尺寸，开孔尺寸及接线图:（用于高压发现机组时，接线与以下略有不同，详见跟箱说明书）
主机外形尺寸为：260×180×80（长×宽×高） 单位：mm。
触摸屏外形尺寸：205×156×47（开孔尺寸：192×142）单位：mm。
调节器端子接线图：
注：UFA,UFB,FN指的是发电机机端A相，B相和零相；IC*和IC出指的是发电机C相定子电流互感器的进和出，不能接反，也不能接其他相电流互感器信号；L+,L_接的是交流励磁机励磁绕组的正端和负端 ，不能接反。选配系统电压跟踪时，UXA,UXB接电网A相和B相电压。DS+,DS-作为上位机485通讯接口。触摸屏通讯接口通过通讯线接到触摸屏。“起励接点”（有源节点）接常开按钮实现远控起励，按钮接点额定电压流要10A左右。COM和断路器辅助节点接的是发电机机端断路器的独立的常闭辅助节点，此节点为无源节点,不能和其他回路合用。COM是公共端，与增励/减励/灭磁分别接增励/减励/灭磁按钮实现远程控制。
